圓柱滾子與滾道為線接觸的軸承。 負荷能力大,主要承受徑向負荷。滾動體與套圈擋邊摩擦小,適于高速旋轉。
根據套圈有無檔邊,分有NU、NJ、NUP、N、NF等單列軸承,及NNU、NN型雙列軸承。
該軸承內圈、外圈可分離的結構。
內圈或外圈無擋邊的圓柱滾子軸承,其內圈和外圈可以向軸向作相對移動,所以可以作為自由端軸承使用。
在內圈或外圈的某一側有雙擋邊, 另一側的套圈有單個擋邊的圓柱滾子軸承,可以承受一定程度的一個方向軸向負荷。
雙列的圓柱滾子軸承,對徑向負荷剛性高,主要用于機床主軸。
一般使用鋼板沖壓保持架,或銅合金車制保持架。但也有一部分使用聚酰胺成形保持架。

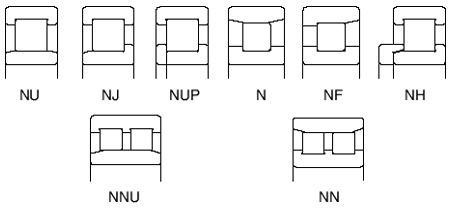

根據圓柱滾子軸承套圈擋邊的有無,分以下各種形狀。
NU型、N型、NNU型及NN型適用于自由側軸承。NJ型、NF型,可以承受一定程度的一個方向的軸向載荷,NH型及NUP型作為固定側軸承使用。
NH型圓柱滾子軸承是由NJ型圓柱滾子軸承和L形擋邊圈組裝而成的。
NUP型軸承在安裝時請將擋圈的刻字側朝外。
